ISPS - NORME DE MONTAGE DE TIGE DE SELLE INTÉGRÉE

Eightpins ISPS est la solution d’intégration cohérente pour les pour couvrir toutes les longueurs de jambes avec un maximum de flexibilité. et un minimum d’entretien.

En collaboration avec des fabricants de vélos, Eightpins a développé le standard de tige de selle du futur. Deux configurations de tige de selle différentes, chacune avec 4 (S à XL) ou 6 (XS à XXL) tailles, assurent une couverture statistique de 99% ou 90% de toutes les tailles de cyclistes sans avoir à changer de tige de selle. Les 1% et 10% restants, qui présentent un rapport extrême entre la longueur des jambes et celle du cadre, peuvent être satisfaits par un simple changement du tube de la tige de selle ou par l’installation d’entretoises de réduction.

Les clients reçoivent leur vélo et règlent la hauteur de selle souhaitée en deux étapes simples et en quelques secondes. Il n’est plus nécessaire de changer toute la tige de selle si la course est trop ou trop peu importante. La course disponible est considérablement augmentée par le système Eightpins. Les petits cyclistes bénéficient toujours d’un abaissement maximal de la selle et donc d’une liberté de mouvement maximale et les grands cyclistes bénéficient également d’une plus grande liberté de mouvement grâce à une course plus importante.

Le câble Bowden reste toujours dans la même position et ne se déplace plus dans le cadre lors du réglage de la hauteur. Plus de problèmes de câbles Bowden trop courts, trop longs ou pliés.

BACKGROUND

Base statistique

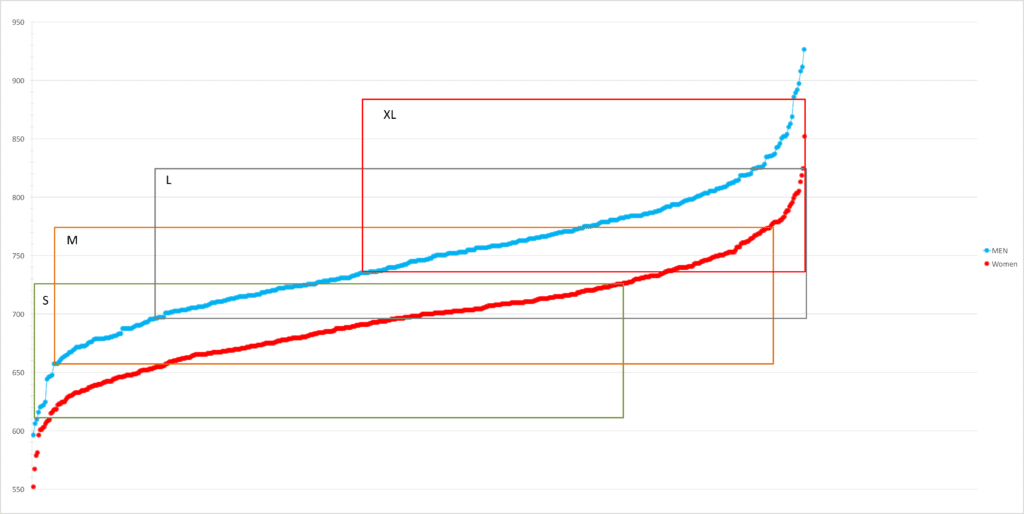

La conception de la configuration de la tige de selle Eightpins est basée sur l’analyse statistique d’une enquête sur la taille d’environ 1000 personnes. Cette évaluation montre que 99% des cyclistes se situent dans une plage de réglage de la hauteur de selle de 308 mm. Au-dessus et en dessous, il n’y a que quelques exceptions extrêmes. Le schéma de taille Eightpins a été conçu sur la base de ces données. La hauteur de selle réelle a été calculée en multipliant la longueur de l’entrejambe par un facteur de 0,885. Nous avons également supposé qu’une selle d’une épaisseur moyenne d’environ 40 mm était utilisée.

ISPS avec 6 taillesXSSMLXLXXL
Course maximale NGS2168192216228240258
Course maximale H01141159175185196212
Longueur de manivelle165165170175175180
Position la plus haute707749785821857899
Largeur de réglage102102102114126132
ISPS avec 4 taillesSMLXL
Course maximale NGS2168192210228
Course maximale H01144162175196
Longueur de manivelle165170175175
Position la plus haute725773821881
Largeur de réglage114120132150

POSTPIN STANDARD DE MONTAGE

Ingénierie simple

Plus de compromis dans la conception des hauteurs de selle ! Il n’est plus nécessaire de remplacer la tige de selle dans le commerce ou chez le client en raison d’une course trop importante ou trop faible. L’élaboration de la bonne longueur de tube de selle appartient au passé.

Le nouveau standard Eightpins fournit la bonne mesure de la longueur du tube de selle pour chaque taille. L’axe de montage Postpin est situé à 85 mm au-dessus du boîtier de pédalier sur tous les cadres. C’est un espace suffisant pour pouvoir placer le cadre au-dessus de tous les moteurs de vélos électriques courants.

E-bike ready !

Ancrage solide

Le standard de montage Postpin ancre fermement la tige de selle Eightpins dans le tube de selle à l’aide d’un axe de fixation. Une installation dans des cadres en carbone, en aluminium et en acier est possible sans problème. L’alignement doit être centré sur la tige de selle. Avec ce standard de montage, toutes les tiges de selle intégrées Eightpins seront compatibles à l’avenir.

Réglage facile de la hauteur

Une fois chez le client, le réglage de la bonne hauteur de selle est un jeu d’enfant. Il suffit de s’asseoir sur le vélo et de régler la hauteur souhaitée à l’aide du levier de commande de la fonction d’abaissement. Descendez ensuite de vélo et, à l’aide d’une petite clé Allen, ouvrez et fermez une fois la commande de réglage de la hauteur. C’est terminé.

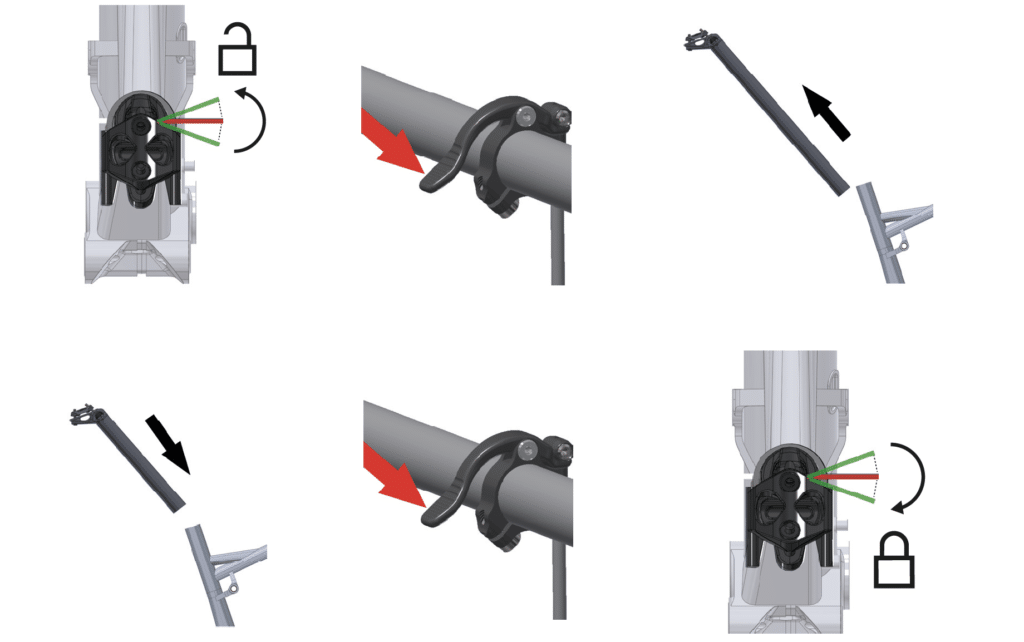

Remplacement d'un tube de tige de selle Eightpins NGS 2
